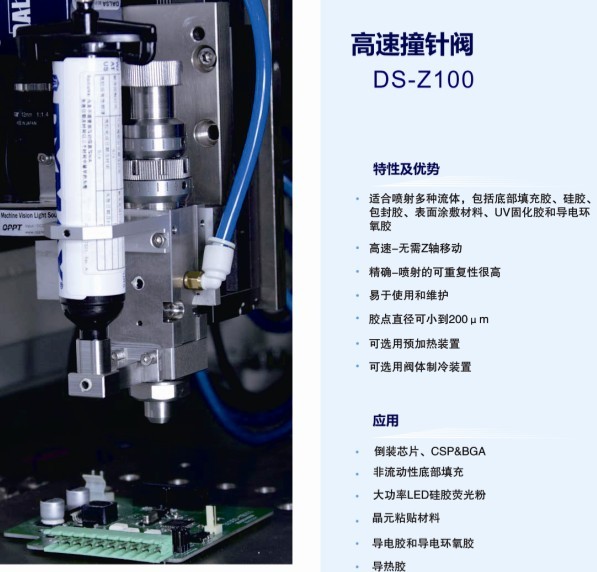

本发明涉及一种撞针阀，属于机械技术领域。本发明提供了一种撞针阀，撞针阀包括阀体、撞针座和至少两组连接装置，连接装置包括上连接件、下连接件和紧固件，上连接件的其中一个侧面向外凸起，形成凸块，下连接件的顶面和其中一个侧面同时向内凹陷，形成用于容纳凸块的凹槽，紧固件依次旋入下连接件和上连接件的螺纹孔，使得下连接件和上连接件通过凸块和凹槽之间的配合紧固在一起，其中，上连接件固定在阀体上，下连接件固定在撞针座上，使得撞针座通过上连接件和下连接件之间的配合固定在阀体下方，或者，下连接件固定在阀体上，上连接件

　　(19)中华人民共和国国家知识产权局 (12)发明专利申请 (10)申请公布号 CN 112756204 A (43)申请公布日 2021.05.07 (21)申请号 9.7 (22)申请日 2020.12.30 (71)申请人 苏州特瑞特机器人有限公司 地址 215163 江苏省苏州市高新区五台山 路588号标准厂房一期3号厂房 (72)发明人 陈晓峰封绍叙 (74)专利代理机构 北京三聚阳光知识产权代理 有限公司 11250 代理人 项凯 (51)Int.Cl. B05C 5/02 (2006.01) 权利要求书1页 说明书4页 附图7页 (54)发明名称 一种撞针阀 (57)摘要 本发明涉及一种撞针阀，属于机械技术领 域。本发明提供了一种撞针阀，撞针阀包括阀体、 撞针座和至少两组连接装置，连接装置包括上连 接件、下连接件和紧固件，上连接件的其中一个 侧面向外凸起，形成凸块，下连接件的顶面和其 中一个侧面同时向内凹陷，形成用于容纳凸块的 凹槽，紧固件依次旋入下连接件和上连接件的螺 纹孔，使得下连接件和上连接件通过凸块和凹槽 之间的配合紧固在一起，其中，上连接件固定在 阀体上，下连接件固定在撞针座上，使得撞针座 通过上连接件和下连接件之间的配合固定在阀 体下方，或者，下连接件固定在阀体上，上连接件 A 固定在撞针座上，使得撞针座通过下连接件和上 4 连接件之间的配合固定在阀体下方。 0 2 6 5 7 2 1 1 N C CN 112756204 A 权利要求书 1/1页 1.一种撞针阀，其特征在于，所述撞针阀包括阀体，位于阀体下方的撞针座，以及用于 将撞针座固定在阀体下方的至少两组连接装置；所述连接装置包括上连接件、下连接件和 紧固件；所述上连接件为方块状，所述上连接件的其中一个侧面向外凸起，形成凸块，所述 凸块的横截面为梯形，并且，所述凸块的横截面面积沿朝着下连接件的方向越来越小；所述 下连接件为方块状，所述下连接件的顶面和其中一个侧面同时向内凹陷，形成用于容纳凸 块的凹槽；所述上连接件的底面向内，形成一个螺纹孔；所述下连接件的底面向内凹陷，形 成一个贯穿至凹槽的螺纹孔；所述紧固件依次旋入下连接件和上连接件的螺纹孔，使得下 连接件和上连接件通过凸块和凹槽之间的配合紧固在一起；所述上连接件固定在阀体上， 所述下连接件固定在撞针座上，使得撞针座通过上连接件和下连接件之间的配合固定在阀 体下方，或者，所述下连接件固定在阀体上，所述上连接件固定在撞针座上，使得撞针座通 过下连接件和上连接件之间的配合固定在阀体下方。 2.如权利要求1所述的撞针阀，其特征在于，所述凹槽靠近底面的部分比所述凸块靠近 底面的部分小，使得上连接件和下连接件之间的连接牢固程度可随紧固件在凸块中旋入深 度的增大而增大。 3.如权利要求1或2所述的撞针阀，其特征在于，所述阀体包括上阀体，以及位于上阀体 下方的下阀体；所述撞针座位于下阀体下方；所述上阀体内设有第一驱动装置和进气孔；所 述第一驱动装置包括第一内腔，以及位于第一内腔内部的弹簧和活塞；所述弹簧位于活塞 上方，其顶端与第一内腔的顶端相连，底端与活塞的顶端相连；所述进气孔与第一内腔相连 通，使得活塞可在进气孔通入的气体的作用下，向上或向下运动；所述下阀体内设有出液装 置和进液孔；所述出液装置包括第二内腔，以及位于第二内腔内部的撞针；所述撞针的顶端 伸入第一内腔与活塞的底端相连；所述第二内腔靠近第一内腔的部分紧贴撞针，远离第一 内腔的部分与撞针之间留有空隙；所述进液孔与第二内腔相连通，使得进液孔通入的液体 能够进入第二内腔与撞针之间的空隙；所述撞针座包括第三内腔，以及位于第三内腔内部 的针头；所述第三内腔紧贴针头，并且，所述第三内腔与第二内腔相连通，使得第二内腔中 的液体可流入针头。 4.如权利要求3所述的撞针阀，其特征在于，所述进气孔通过第一内腔的底端与第一内 腔相连通，使得活塞在进气孔通入的气体的作用下，向上运动。 5.如权利要求3所述的撞针阀，其特征在于，所述撞针的顶端从活塞的底端插入活塞。 6.如权利要求3所述的撞针阀，其特征在于，所述针头从第三内腔的底部向下伸出一部 分。 7.如权利要求3所述的撞针阀，其特征在于，所述撞针座还包括用于容纳下阀体底部的 第四内腔；所述第四内腔位于第三内腔上方，并且，所述第四内腔与第三内腔相连通。 8.如权利要求1或2所述的撞针阀，其特征在于，所述紧固件为螺栓。 9.如权利要求1或2所述的撞针阀，其特征在于，所述撞针座的顶面上设有一圈密封圈。 10.如权利要求9所述的撞针阀，其特征在于，所述密封圈为橡胶圈。 2 2 CN 112756204 A 说明书 1/4页 一种撞针阀 技术领域 [0001] 本发明涉及一种撞针阀，属于机械技术领域。 背景技术 [0002] 在工业生产中，很多地方都需要用到点胶，比如集成电路、半导体封装、印刷电路 板、彩色液晶屏、电子元器件、汽车部件等。 [0003] 传统的点胶是靠工人手工操作的。随着自动化技术的迅猛发展，手工点胶已经远 远不能满足工业上的要求。 [0004] 撞针阀是一种可以实现自动化点胶的点胶阀，需要与连续供胶系统和连续供气系 统配合使用，对粘度过低的流体类液体，有很好的控制效果。 [0005] 但是，撞针阀的针头很容易损坏，属于消耗品，需要及时更换，而现有的撞针阀更 换针头较为困难。因此，急需找到一种针头易更换的撞针阀。 发明内容 [0006] 为解决上述问题，本发明提供了一种撞针阀，所述撞针阀包括阀体，位于阀体下方 的撞针座，以及用于将撞针座固定在阀体下方的至少两组连接装置；所述连接装置包括上 连接件、下连接件和紧固件；所述上连接件为方块状，所述上连接件的其中一个侧面向外凸 起，形成凸块，所述凸块的横截面为梯形，并且，所述凸块的横截面面积沿朝着下连接件的 方向越来越小；所述下连接件为方块状，所述下连接件的顶面和其中一个侧面同时向内凹 陷，形成用于容纳凸块的凹槽；所述上连接件的底面向内，形成一个螺纹孔；所述下连接件 的底面向内凹陷，形成一个贯穿至凹槽的螺纹孔；所述紧固件依次旋入下连接件和上连接 件的螺纹孔，使得下连接件和上连接件通过凸块和凹槽之间的配合紧固在一起；所述上连 接件固定在阀体上，所述下连接件固定在撞针座上，使得撞针座通过上连接件和下连接件 之间的配合固定在阀体下方，或者，所述下连接件固定在阀体上，所述上连接件固定在撞针 座上，使得撞针座通过下连接件和上连接件之间的配合固定在阀体下方。 [0007] 在本发明的一种实施方式中，所述凹槽靠近底面的部分比所述凸块靠近底面的部 分更为狭小，使得上连接件和下连接件之间的连接牢固程度可随紧固件在凸块中旋入深度 的增大而增大。 [0008] 在本发明的一种实施方式中，所述阀体包括上阀体，以及位于上阀体下方的下阀 体；所述撞针座位于下阀体下方；所述上阀体内设有第一驱动装置和进气孔；所述第一驱动 装置包括第一内腔，以及位于第一内腔内部的弹簧和活塞；所述弹簧位于活塞上方，其顶端 与第一内腔的顶端相连，底端与活塞的顶端相连；所述进气孔与第一内腔相连通，使得活塞 可在进气孔通入的气体的作用下，向上或向下运动；所述下阀体内设有出液装置和进液孔； 所述出液装置包括第二内腔，以及位于第二内腔内部的撞针；所述撞针的顶端伸入第一内 腔与活塞的底端相连；所述第二内腔靠近第一内腔的部分紧贴撞针，远离第一内腔的部分 与撞针之间留有空隙；所述进液孔与第二内腔相连通，使得进液孔通入的液体可进入第二 3 3 CN 112756204 A 说明书 2/4页 内腔与撞针之间的空隙；所述撞针座包括第三内腔，以及位于第三内腔内部的针头；所述第 三内腔紧贴针头，并且，所述第三内腔与第二内腔相连通，使得第二内腔中的液体可流入针 头。 [0009] 在本发明的一种实施方式中，所述进气孔通过第一内腔的底端与第一内腔相连 通，使得活塞可在进气孔通入的气体的作用下，向上运动。 [0010] 在本发明的一种实施方式中，所述撞针的顶端从活塞的底端插入活塞。 [0011] 在本发明的一种实施方式中，所述针头从第三内腔的底部向下伸出一部分。 [0012] 在本发明的一种实施方式中，所述撞针座还包括用于容纳下阀体底部的第四内 腔；所述第四内腔位于第三内腔上方，并且，所述第四内腔与第三内腔相连通。 [0013] 在本发明的一种实施方式中，所述紧固件为螺栓。 [0014] 在本发明的一种实施方式中，所述撞针座的顶面上设有一圈密封圈。 [0015] 在本发明的一种实施方式中，所述密封圈为橡胶圈。 [0016] 本发明技术方案，具有如下优点： [0017] 本发明提供了一种撞针阀，所述撞针阀包括阀体，位于阀体下方的撞针座，以及用 于将撞针座固定在阀体下方的至少两组连接装置，所述连接装置包括上连接件、下连接件 和紧固件，所述上连接件的其中一个侧面向外凸起，形成凸块，所述下连接件的顶面和其中 一个侧面同时向内凹陷，形成用于容纳凸块的凹槽，所述紧固件依次旋入下连接件和上连 接件的螺纹孔，使得下连接件和上连接件通过凸块和凹槽之间的配合紧固在一起，其中，上 连接件固定在阀体上，下连接件固定在撞针座上，使得撞针座通过上连接件和下连接件之 间的配合固定在阀体下方，或者，下连接件固定在阀体上，上连接件固定在撞针座上，使得 撞针座通过下连接件和上连接件之间的配合固定在阀体下方；撞针阀的针头极易损坏，属 于消耗品，连接装置的设置使得本发明的撞针阀可在针头需要更换或检修时，快速取下针 头，使得针头的更换或检修过程更为方便(更换或检修针头时，一般是连带撞针座整体一起 进行更换或检修)。 [0018] 进一步地，所述凹槽靠近底面的部分比所述凸块靠近底面的部分更为狭小，使得 上连接件和下连接件之间的连接牢固程度可随紧固件在凸块中旋入深度的增大而增大。 [0019] 更进一步地，所述撞针座的顶面上设有一圈密封圈，此密封圈能很好的填充撞针 座和阀体之间的间隙，保证撞针座和阀体之间的密封性能，并且，密封圈具有弹性，在受到 挤压时，会被压扁，因此，随着紧固件在凸块中旋入深度的增大，上连接件在下连接件中的 填充程度也增大，进而，撞针座和阀体之间的密封性能也更好。 附图说明 [0020] 图1：本发明撞针阀的一种实施方式的整体结构示意图。 [0021] 图2：本发明撞针阀的阀体的一种实施方式的正视结构示意图。 [0022] 图3：本发明撞针阀的阀体的一种实施方式的正视方向的剖面图。 [0023] 图4：本发明撞针阀的阀体的一种实施方式的右视结构示意图。 [0024] 图5：本发明撞针阀的阀体的一种实施方式的右视方向的剖面图。 [0025] 图6：本发明撞针阀的连接组件的一种实施方式的整体结构示意图。 [0026] 图7：本发明撞针阀的上连接件的一种实施方式的整体结构示意图。 4 4 CN 112756204 A 说明书 3/4页 [0027] 图8：本发明撞针阀的下连接件的一种实施方式的整体结构示意图。 [0028] 图1‑8中，阀体1、撞针座2、连接装置3、上连接件4、下连接件5、紧固件6、凸块7、凹 槽8、上阀体9、下阀体10、第一驱动装置11、进气孔12、第一内腔13、弹簧14、活塞15、出液装 置16、进液孔17、第二内腔18、撞针19、第三内腔20、针头21、第四内腔22和密封圈23。 具体实施方式 [0029] 下面结合具体实施例和附图，对本发明进行进一步的阐述。 [0030] 实施例1：一种撞针阀 [0031] 如图1‑8，本发明提供了一种撞针阀，所述撞针阀包括阀体1，位于阀体1下方的撞 针座2，以及用于将撞针座2固定在阀体1下方的至少两组连接装置3；所述连接装置3包括上 连接件4、下连接件5和紧固件6；所述上连接件4为方块状，所述上连接件4的其中一个侧面 向外凸起，形成凸块7，所述凸块7的横截面为梯形，并且，所述凸块7的横截面面积沿朝着下 连接件5的方向越来越小；所述下连接件5为方块状，所述下连接件5的顶面和其中一个侧面 同时向内凹陷，形成用于容纳凸块7的凹槽8；所述上连接件4的底面向内，形成一个螺纹孔； 所述下连接件5的底面向内凹陷，形成一个贯穿至凹槽8的螺纹孔；所述紧固件6依次旋入下 连接件5和上连接件4的螺纹孔，使得下连接件5和上连接件4通过凸块7和凹槽8之间的配合 紧固在一起；所述上连接件4固定在阀体1上，所述下连接件5固定在撞针座2上，使得撞针座 2通过上连接件4和下连接件5之间的配合固定在阀体下方，或者，所述下连接件5固定在阀 体1上，所述上连接件4固定在撞针座2上，使得撞针座2通过下连接件5和上连接件4之间的 配合固定在阀体1下方。 [0032] 作为优选，所述凹槽8靠近底面的部分比所述凸块7靠近底面的部分更为狭小，使 得上连接件4和下连接件5之间的连接牢固程度可随紧固件6在凸块7中旋入深度的增大而 增大。 [0033] 作为优选，所述阀体1包括上阀体9，以及位于上阀体9下方的下阀体10；所述撞针 座2位于下阀体10下方；所述上阀体9内设有第一驱动装置11和进气孔12；所述第一驱动装 置11包括第一内腔13，以及位于第一内腔13内部的弹簧14和活塞15；所述弹簧14位于活塞 15上方，其顶端与第一内腔13的顶端相连，底端与活塞15的顶端相连；所述进气孔12与第一 内腔13相连通，使得活塞15可在进气孔12通入的气体的作用下，向上或向下运动；所述下阀 体10内设有出液装置16和进液孔17；所述出液装置16包括第二内腔18，以及位于第二内腔 18内部的撞针19；所述撞针19的顶端伸入第一内腔13与活塞15的底端相连；所述第二内腔 18靠近第一内腔13的部分紧贴撞针19，远离第一内腔13的部分与撞针19之间留有空隙；所 述进液孔17与第二内腔18相连通，使得进液孔17通入的液体可进入第二内腔18与撞针19之 间的空隙；所述撞针座2包括第三内腔20，以及位于第三内腔20内部的针头21；所述第三内 腔20紧贴针头21，并且，所述第三内腔20与第二内腔18相连通，使得第二内腔18中的液体可 流入针头21。 [0034] 作为优选，所述进气孔12通过第一内腔18的底端与第一内腔13相连通，使得活塞 15可在进气孔12通入的气体的作用下，向上运动。 [0035] 作为优选，所述撞针19的顶端从活塞15的底端插入活塞15。 [0036] 作为优选，所述针头21从第三内腔20的底部向下伸出一部分。 5 5 CN 112756204 A 说明书 4/4页 [0037] 作为优选，所述撞针座2还包括用于容纳下阀体10底部的第四内腔22；所述第四内 腔22位于第三内腔20上方，并且，所述第四内腔22与第三内腔21相连通。 [0038] 作为优选，所述紧固件6为螺栓。 [0039] 作为优选，所述撞针座2的顶面上设有一圈密封圈23。 [0040] 作为优选，所述密封圈23为橡胶圈。 [0041] 虽然本发明已以较佳实施例公开如上，但其并非用以限定本发明，任何熟悉此技 术的人，在不脱离本发明的精神和范围内，都可做各种的改动与修饰，因此本发明的保护范 围应该以权利要求书所界定的为准。 6 6 CN 112756204 A 说明书附图 1/7页 图1 7 7 CN 112756204 A 说明书附图 2/7页 图2 8 8 CN 112756204 A 说明书附图 3/7页 图3 9 9 CN 112756204 A 说明书附图 4/7页 图4 10 10 CN 112756204 A 说明书附图 5/7页 图5 11 11 CN 112756204 A 说明书附图 6/7页 图6 图7 12 12 CN 112756204 A 说明书附图 7/7页 图8 13 13
