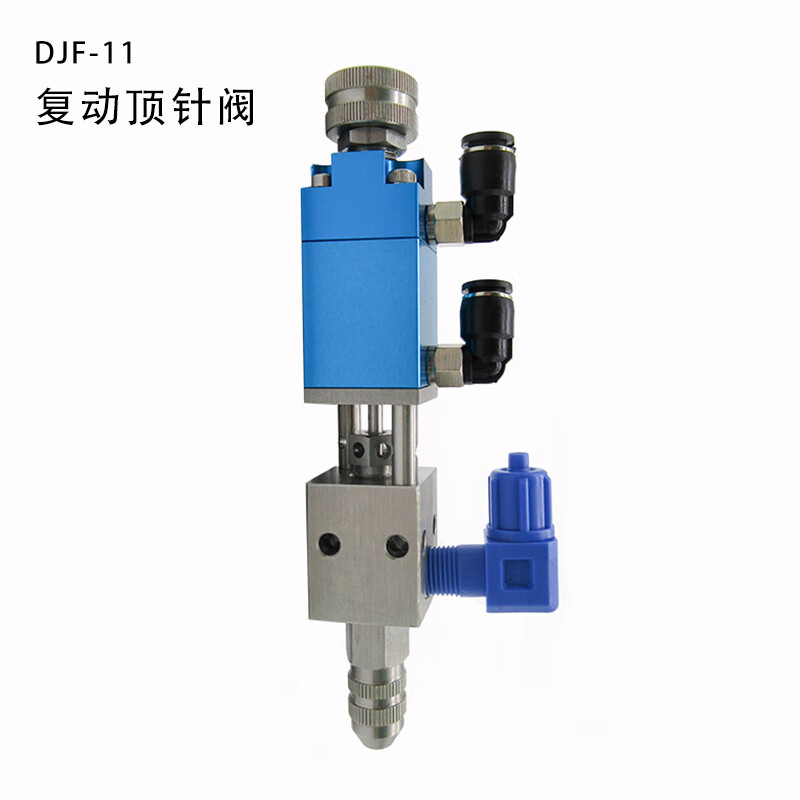

本实用新型涉及点胶阀技术领域，尤其涉及一种具有隔离功能的顶针式点胶阀，解决了现有技术中通常会出现胶体遗漏的现象，胶体会从点胶阀的末端流入到腔体中，进而导致胶体回流的现象，不仅造成胶体的浪费，并且会影响点胶阀的正常使用的问题。一种具有隔离功能的顶针式点胶阀，包括胶阀本体，胶阀本体的底部开设有出胶口，胶阀本体的内腔设有活塞，活塞的底部设有与胶阀本体内壁之间固定连接的密封板。本实用新型中利用设置的密封板以及进料管上的单向阀实现了点胶阀的隔离功能，避免了传统中的点胶阀中的胶体容易出现溢出或者遗漏到其他腔

　　(19)中华人民共和国国家知识产权局 (12)实用新型专利 (10)授权公告号 CN 213943762 U (45)授权公告日 2021.08.13 (21)申请号 7.5 (22)申请日 2020.12.01 (73)专利权人 深圳市大晟博视科技有限公司 地址 518000 广东省深圳市龙华区观澜街 道桂花社区阿宝.旭明科技园A、B栋 301 (72)发明人 肖海龙曹洪波 (74)专利代理机构 深圳德永专利代理事务所 (普通合伙) 44641 代理人 钟容 (51)Int.Cl. B05C 5/02 (2006.01) B05C 11/10 (2006.01) 权利要求书1页 说明书3页 附图3页 (54)实用新型名称 一种具有隔离功能的顶针式点胶阀 (57)摘要 本实用新型涉及点胶阀技术领域，尤其涉及 一种具有隔离功能的顶针式点胶阀，解决了现有 技术中通常会出现胶体遗漏的现象，胶体会从点 胶阀的末端流入到腔体中，进而导致胶体回流的 现象，不仅造成胶体的浪费，并且会影响点胶阀 的正常使用的问题。一种具有隔离功能的顶针式 点胶阀，包括胶阀本体，胶阀本体的底部开设有 出胶口，胶阀本体的内腔设有活塞，活塞的底部 设有与胶阀本体内壁之间固定连接的密封板。本 实用新型中利用设置的密封板以及进料管上的 单向阀实现了点胶阀的隔离功能，避免了传统中 的点胶阀中的胶体容易出现溢出或者遗漏到其 U 他腔体中的情况，不会造成胶体的浪费。 2 6 7 3 4 9 3 1 2 N C CN 213943762 U 权利要求书 1/1页 1.一种具有隔离功能的顶针式点胶阀，包括胶阀本体（1），其特征在于，所述胶阀本体 （1）的底部开设有出胶口（3），所述胶阀本体（1）的内腔设有活塞（8），所述活塞（8）的底部设 有与胶阀本体（1）内壁之间固定连接的密封板（10），所述活塞（8）的底部固定连接有顶针 （2），所述顶针（2）的底端贯穿密封板（10），且顶针（2）的延伸部分位于胶阀本体（1）内腔下 部，并且顶针（2）与密封板（10）的交接处为滑动连接，所述顶针（2）上套设有第一挤压弹簧 （9），所述第一挤压弹簧（9）的顶端与活塞（8）的底部之间固定连接，且第一挤压弹簧（9）的 底端与密封板（10）之间固定连接，所述胶阀本体（1）的外部一侧连通有进料管（4），且进料 管（4）的出料口位于密封板（10）的底部，所述胶阀本体（1）的一侧连通有第一进气管（6），且 第一进气管（6）的出气口位于活塞（8）与密封板（10）之间，所述胶阀本体（1）的一侧连通有 第二进气管（7），且第二进气管（7）的出气口位于活塞（8）的顶部。 2.根据权利要求1所述的一种具有隔离功能的顶针式点胶阀，其特征在于，所述活塞 （8）的顶部设有与胶阀本体（1）内壁之间固定连接的隔板（15），且隔板（15）位于胶阀本体 （1）的上部，所述活塞（8）的顶部固定连接有连接杆（11），所述连接杆（11）的顶端通过第二 挤压弹簧（14）与隔板（15）的底部之间弹性连接。 3.根据权利要求2所述的一种具有隔离功能的顶针式点胶阀，其特征在于，所述连接杆 （11）的两侧均固定连接有滑块（12），其滑块（12）通过滑轨（13）与胶阀本体（1）的内壁之间 滑动连接。 4.根据权利要求3所述的一种具有隔离功能的顶针式点胶阀，其特征在于，所述胶阀本 体（1）的顶部设有盖板（16），且盖板（16）的底部固定连接有密封圈（17），且胶阀本体（1）的 顶表面开设有配合密封圈（17）使用的密封槽（18）。 5.根据权利要求4所述的一种具有隔离功能的顶针式点胶阀，其特征在于，所述进料管 （4）上安装有单向阀（5）。 6.根据权利要求5所述的一种具有隔离功能的顶针式点胶阀，其特征在于，所述滑块 （12）与滑轨（13）间隙配合。 2 2 CN 213943762 U 说明书 1/3页 一种具有隔离功能的顶针式点胶阀 技术领域 [0001] 本实用新型涉及点胶阀技术领域，尤其涉及一种具有隔离功能的顶针式点胶阀。 背景技术 [0002] 自动点胶机是一种代替手工点胶的专业设备，在行业中的影响很广。在工业生产 中，很多地方都需要用到点胶，比如集成电路、半导体封装、印刷电路板、彩色液晶屏、电子 元器件（如继电器、扬声器）、电子部件、汽车部件等等，自动点胶机中常用到顶针式点胶阀。 [0003] 现技术中在进行顶针式点胶阀的使用时，通常会出现胶体遗漏的现象，胶体会从 点胶阀的末端流入到腔体中，进而导致胶体回流的现象，不仅造成胶体的浪费，并且会影响 点胶阀的正常使用，显得极为不便。 实用新型内容 [0004] 本实用新型的目的是提供一种具有隔离功能的顶针式点胶阀，解决了现有技术中 通常会出现胶体遗漏的现象，胶体会从点胶阀的末端流入到腔体中，进而导致胶体回流的 现象，不仅造成胶体的浪费，并且会影响点胶阀的正常使用的问题。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种具有隔离功能的顶针式点胶阀，包括胶阀本体，胶阀本体的底部开设有出胶 口，胶阀本体的内腔设有活塞，活塞的底部设有与胶阀本体内壁之间固定连接的密封板，活 塞的底部固定连接有顶针，顶针的底端贯穿密封板，且顶针的延伸部分位于胶阀本体内腔 下部，并且顶针与密封板的交接处为滑动连接，顶针上套设有第一挤压弹簧，第一挤压弹簧 的顶端与活塞的底部之间固定连接，且第一挤压弹簧的底端与密封板之间固定连接，胶阀 本体的外部一侧连通有进料管，且进料管的出料口位于密封板的底部，胶阀本体的一侧连 通有第一进气管，且第一进气管的出气口位于活塞与密封板之间，胶阀本体的一侧连通有 第二进气管，且第二进气管的出气口位于活塞的顶部。 [0007] 优选的，活塞的顶部设有与胶阀本体内壁之间固定连接的隔板，且隔板位于胶阀 本体的上部，活塞的顶部固定连接有连接杆，连接杆的顶端通过第二挤压弹簧与隔板的底 部之间弹性连接。 [0008] 优选的，连接杆的两侧均固定连接有滑块，其滑块通过滑轨与胶阀本体的内壁之 间滑动连接。 [0009] 优选的，胶阀本体的顶部设有盖板，且盖板的底部固定连接有密封圈，且胶阀本体 的顶表面开设有配合密封圈使用的密封槽。 [0010] 优选的，进料管上安装有单向阀。 [0011] 优选的，滑块与滑轨间隙配合。 [0012] 本实用新型至少具备以下有益效果： [0013] 1.当进行点胶阀的使用时，本实用新型提出的点胶阀与现有点胶机配合使用，首 先经进料管注入一定量的胶体，使胶体进入到胶阀本体的下部，即密封板的底部位置，将第 3 3 CN 213943762 U 说明书 2/3页 一进气管与第二进气管与点胶机连通，需要进行点胶时，从第二进气管开始进气，通过第二 进气管气体给予的压力，带动活塞进行下移，活塞在进行下移的过程中将带动顶针向下挤 压，将胶体经出胶口处挤出，进而进行点胶工作，同时通过第一进气管注入气体将活塞上 移，进而实现了配合第二进气管将活塞进行上下移动，用以对胶体进行挤出工作，本实用新 型中利用设置的密封板以及进料管上的单向阀实现了点胶阀的隔离功能，避免了传统中的 点胶阀中的胶体容易出现溢出或者遗漏到其他腔体中的情况，不会造成胶体的浪费。 [0014] 2.利用在活塞顶部设置连接杆，连接杆通过第二弹簧的弹力效果，进而使活塞上 移更加便利，同时利用滑块在滑轨中进行滑动，加强了活塞在运动中的稳定性。 附图说明 [0015] 为了更清楚地说明本实用新型实施例技术方案，下面将对实施例描述中所需要使 用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于 本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他 的附图。 [0016] 图1为本实用新型的主视结构图； [0017] 图2为本实用新型的俯视结构图； [0018] 图3为本实用新型的外观图。 [0019] 图中：1、胶阀本体；2、顶针；3、出胶口；4、进料管；5、单向阀；6、第一进气管；7、第二 进气管；8、活塞；9、第一挤压弹簧；10、密封板；11、连接杆；12、滑块；13、滑轨；14、第二挤压 弹簧；15、隔板；16、盖板；17、密封圈；18、密封槽。 具体实施方式 [0020] 为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施 例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释 本实用新型，并不用于限定本实用新型。 [0021] 参照图1‑3，一种具有隔离功能的顶针式点胶阀，包括胶阀本体1，胶阀本体1的底 部开设有出胶口3，胶阀本体1的内腔设有活塞8，活塞8的底部设有与胶阀本体1内壁之间固 定连接的密封板10，活塞8的底部固定连接有顶针2，顶针2的底端贯穿密封板10，且顶针2的 延伸部分位于胶阀本体1内腔下部，并且顶针2与密封板10的交接处为滑动连接，顶针2上套 设有第一挤压弹簧9，第一挤压弹簧9的顶端与活塞8的底部之间固定连接，且第一挤压弹簧 9的底端与密封板10之间固定连接，胶阀本体1的外部一侧连通有进料管4，且进料管4的出 料口位于密封板10的底部，胶阀本体1的一侧连通有第一进气管6，且第一进气管6的出气口 位于活塞8与密封板10之间，胶阀本体1的一侧连通有第二进气管7，且第二进气管7的出气 口位于活塞8的顶部，具体的，采用气体压力将活塞8进行上下移动，进而带动顶针2进行点 胶工作，同时配合密封板10的作用，避免了在利用活塞8进行点胶的过程中胶体遗漏的问 题，同时不会造成胶体的浪费，保证了胶阀本体1的正常使用。 [0022] 本方案具备以下工作过程： [0023] 首先本实用新型提出的点胶阀需要与现有点胶机配合使用，首先经进料管4注入 一定量的胶体，使胶体进入到胶阀本体1的下部，即密封板10的底部位置，将第一进气管6与 4 4 CN 213943762 U 说明书 3/3页 第二进气管7与点胶机连通，需要进行点胶时，从第二进气管7开始进气，通过第二进气管7 气体给予的压力，带动活塞8进行下移，活塞8在进行下移的过程中将带动顶针2向下挤压， 将胶体经出胶口3处挤出，进而进行点胶工作，同时通过第一进气管6注入气体将活塞8上 移，进而实现了配合第二进气管7将活塞8进行上下移动，用以对胶体进行挤出工作的目，在 进行正常点胶的同时，利用密封板10对胶阀本体1下部的胶体进行隔断，防止活塞8在运动 中将胶体带出。 [0024] 根据上述工作过程可知： [0025] 利用气体压力将活塞8进行上下移动，进而带动顶针2进行点胶工作，同时配合密 封板10的作用，避免了在利用活塞8进行点胶的过程中胶体遗漏的问题，同时不会造成胶体 的浪费，保证了胶阀本体1的正常使用。 [0026] 进一步的，活塞8的顶部设有与胶阀本体1内壁之间固定连接的隔板15，且隔板15 位于胶阀本体1的上部，活塞8的顶部固定连接有连接杆11，连接杆11的顶端通过第二挤压 弹簧14与隔板15的底部之间弹性连接，具体的，利用第二挤压弹簧14的弹力，加强了活塞8 的上移的力度。 [0027] 进一步的，连接杆11的两侧均固定连接有滑块12，其滑块12通过滑轨13与胶阀本 体1的内壁之间滑动连接，具体的，利用滑块12在滑轨13中进行移动，进而进一步加强了活 塞8在运动中的稳定性。 [0028] 进一步的，胶阀本体1的顶部设有盖板16，且盖板16的底部固定连接有密封圈17， 且胶阀本体1的顶表面开设有配合密封圈17使用的密封槽18，具体的，利用盖板16上的密封 圈17与胶阀本体1顶部的密封槽18的配合，加强了胶阀本体1的整体密封性。 [0029] 进一步的，进料管4上安装有单向阀5，具体的，利用单向阀5进一步避免了注入到 胶阀本体1中的胶体回流。 [0030] 进一步的，滑块12与滑轨13间隙配合。 [0031] 综上所述，利用第二挤压弹簧14的弹力，加强了活塞8的上移的力度，利用滑块12 在滑轨13中进行移动，进而进一步加强了活塞8在运动中的稳定性，利用盖板16上的密封圈 17与胶阀本体1顶部的密封槽18的配合，加强了胶阀本体1的整体密封性，利用单向阀5进一 步避免了注入到胶阀本体1中的胶体回流。 [0032] 以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行 业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述 的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各 种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求 的保护范围由所附的权利要求书及其等同物界定。 5 5 CN 213943762 U 说明书附图 1/3页 图1 6 6 CN 213943762 U 说明书附图 2/3页 图2 7 7 CN 213943762 U 说明书附图 3/3页 图3 8 8
